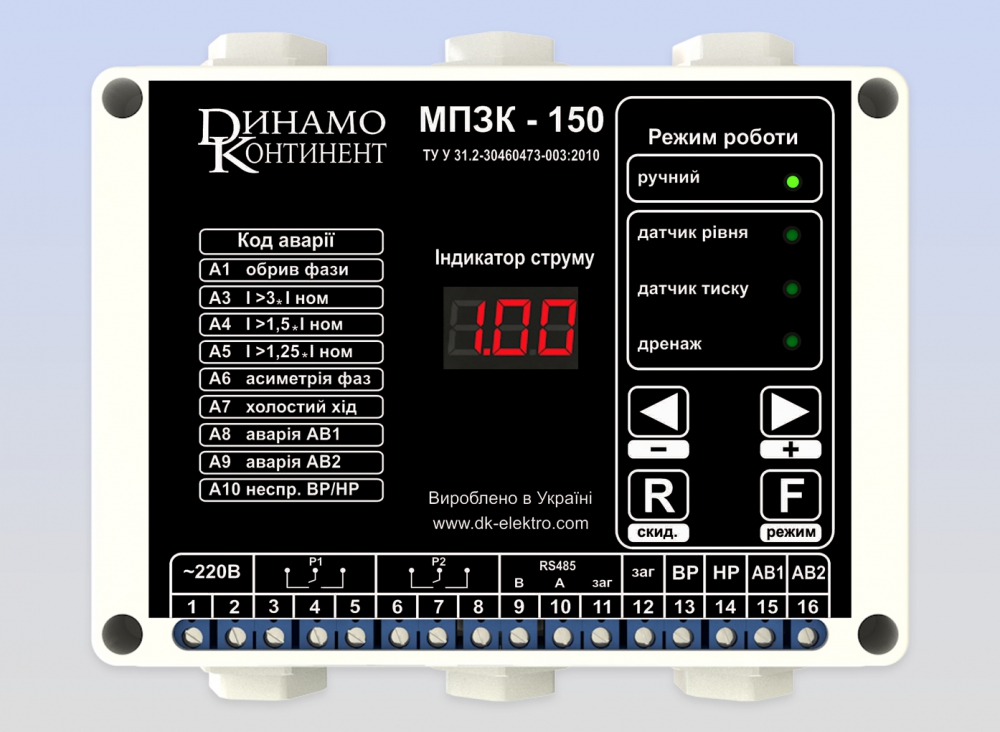

МПЗК-150 з інтерфейсом RS-485 для трифазного насосного агрегату

Мікропроцесорний прилад захисту і контролю призначений для комплексного захисту трифазних електродвигунів насосних агрегатів, а також автоматичного управління.

Прилад забезпечує:

режим роботи водопідйом або дренаж;
автоматичний режим управління насосним агрегатом за допомогою датчиків рівня або тиску;
ручний режим управління насосним агрегатом за допомогою кнопок "пуск/стоп";
контроль величини струму електродвигуна насосного агрегату за допомогою вбудованих трансформаторів струму (до 120 А);
можливість підключення зовнішніх трансформаторів струму для великих потужностей (понад 120 А);
цифрову світлодіодну індикацію споживаного струму;
світлодіодну індикацію режиму роботи, а також передаварійних і аварійних станів;
можливість підключення зовнішніх пристроїв сигналізації аварій (дзвінок, сигнальна лампа);
можливість віддаленого контролю споживаного струму електродвигуна насосного агрегату, а також віддаленого контролю режимів роботи і аварій за допомогою вбудованого інтерфейсу RS-485;
можливість інтеграції в загальну систему диспетчеризації підприємства.

Автоматичне захисне відключення насосного агрегату відбувається при:

неприпустимих перевантаженнях в момент пуску і в робочому режимі насосного агрегату;
обриві однієї або двох фаз напруги живлення;
короткому замиканні в електродвигуні;
холостому ході електродвигуна насосного агрегату;
значному перекосі фаз напруги живлення (понад 30%);
неприпустимому низькому рівні рідини в резервуарі (за сигналом датчика сухого ходу);
перегріві статора електродвигуна (по сигналу датчика температури).

Підключення трифазного силового кола проводиться без застосування силових клемних колодок або зажимів (силові дроти протягуються через три отвори в корпусі виробу), а інформація про параметри силового кола знімається за допомогою трьох вбудованих оригінальних трансформаторів. Вбудований інтерфейс RS-485 (протокол Modbus RTU) дає можливість дистанційного контролю параметрів (робочий струм електроприводу, режими роботи, стан датчиків рівнів або тиску, коди аварій) за умови підключення до пульту диспетчеризації з вбудованим ПЛК (промисловим логічним контролером) або до персонального комп'ютера зі встановленою SCADA-системою.

Для оперативного аналізу причини виникнення аварії в «МПЗК-150» використовуються коди аварій. При виникненні аварії відбувається відключення управління електродвигуном і на цифровому світлодіодному індикаторі в буквено-цифровому вигляді відображається код аварії. Додатково в сервісному режимі за погодженням з виробником можлива зміна налаштувань чутливості приладу до перекосу фаз і чутливості до струмового перевантаження під час пуску електродвигуна.

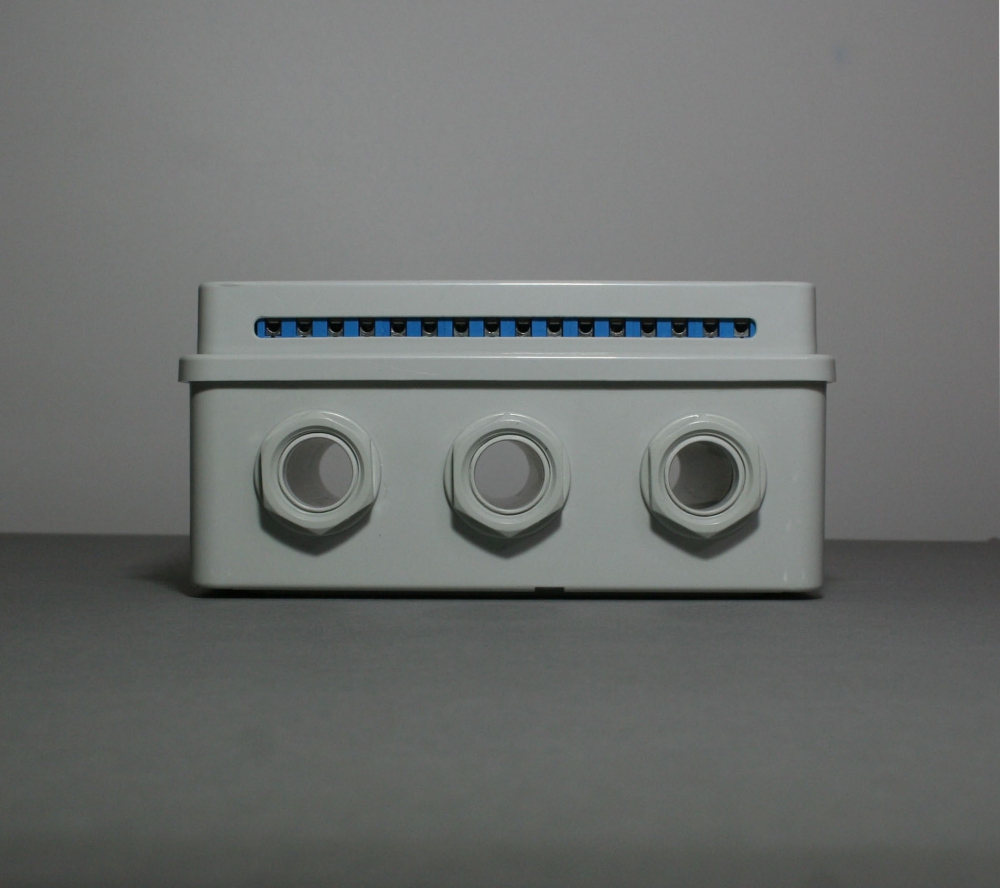

Конструктивно «МПЗК-150» являє собою пропіленовий жароміцний корпус, всередині якого розташовані елементи контролю, комутації та індикації. Прилад виготовлений відповідно до ТУ У 31.2-30460473-003: 2010. Виробництво приладу сертифіковане за системою управління якістю ISO 9001:2018 та системою екологічного управління ISO 14001:2015.

Гарантійний термін експлуатації - 18 місяців.

* Більш детально з характеристиками, відео-налаштуванням приладу, додатковим обладнанням можна ознайомитися нижче у вкладках.

Характеристики

Технічні характеристики приладу	МПЗК-55	МПЗК-155	МПЗК-50	МПЗК-150	МПЗК-60 РКС	МПЗК-160 РКС
Напруга живлення приладу, В	~220 (±10%)	~220 (±10%)	~220 (±10%)	~220 (±10%)	~220 (±10%)	~220 (±10%)
Частота живлення, Гц	50	50	50	50	50	50
Споживана потужність, Вт	15	15	15	15	15	15
Контроль та захист номінального струму ЕДВ по трьом фазам	+	+	+	+	+	+
Діапазони контрольованого струму електродвигуна, А	1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А	1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А	1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А	1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А	1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А	1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А
Можливість підключення через зовнішні трансформатори струму для великих потужностей (понад 160 А)	+	+	+	+	+	+
Цифрова індикація споживаного струму ЕДВ, А	+	+	+	+	+	+
Цифрова індикація кутової швидкості привідного механізму, об/хв	-	-	-	-	+	+
Цифрова індикація лінійної швидкості привідного механізму, м/с	-	-	-	-	+	+
Контроль та захист по номінальній кутовій швидкості привідного механізму	-	-	-	-	+	+
Контроль та захист по номінальній лінійній швидкості привідного мезанізму	-	-	-	-	+	+
Автоматична робота за датчиками рівня	-	-	+	+	+	+
Автоматична робота за датчиками тиску	-	-	+	+	-	-
Час спрацювання захисту при обриві фази, с	1	1	1	1	1	1
Час спрацювання захисту при перенавантаженні понад 1,25 Iн струму уставки захисту, с	45	45	45	45	45	45
Час спрацювання захисту при перенавантаженні 1,5 Iн струму уставки захисту, с	15	15	15	15	15	15
Час спрацювання захисту при перенавантаженні 3 Iн струму уставки захисту, с	4	4	4	4	4	4
Величина спрацювання захисту при холостому ході електродвигуна, %	≤ 30% Iном	≤ 30% Iном	≤ 30% Iном	≤ 30% Iном	≤ 30% Iном	≤ 30% Iном
Величина спрацювання захисту при холостому ході електродвигуна, с	180	180	180	180	180	180
Час спрацювання захисту за сигналом датчика сухого ходу (насосу), с	-	-	4	4	-	-
Цифрові входи, шт.	4	4	4	4	4	4
Релейні виходи, шт.	2	2	2	2	2	2
Навантаження на контакти релейного виходу при напрузі 220В змінного струму (не більше), А	2	2	2	2	2	2
Протокол обміну даними по RS-485	-	Modbus RTU	-	Modbus RTU	-	Modbus RTU
Температура навколишнього середовища, ºС	від -40 до +50	від -40 до +50	від -40 до +50	від -40 до +50	від -40 до +50	від -40 до +50
Режим роботи	тривалий	тривалий	тривалий	тривалий	тривалий	тривалий
Ступінь захисту корпусу	IP20	IP20	IP20	IP20	IP20	IP20
Робоче положення	довільне	довільне	довільне	довільне	довільне	довільне
Габаритні розміри, мм	160х140х75	160х140х75	160х140х75	160х140х75	160х140х75	160х140х75
Вага, кг (не більше)	1	1	1	1	1	1

Відео виробництва

Відео-налаштування

Референс-лист

ПЕРЕЛІК

деяких підприємств, що купили

мікропроцесорні прилади захисту та контролю «МПЗК»

АВП Електро ТОВ	Єристівський ГЗК ТОВ	Новополтавський елеватор "Філія ПАТ "ДПЗКУ"
Аграна Фрут Україна ТОВ	Житомирнасінтрав-1 ТОВ	Новотроїцьке ЖКП
Агро-Рось ТОВ	Завод "Спецтехніка" ТОВ	Одеська філія "БМЕС" АТ "Укрзалізниця"
Агротрейд Південь ТОВ	Завод "Харківські будматеріали" ТОВ	Океан ПАТ Суднобудівний завод
Агрофірма "Лиманський" ТОВ	Завод залізобетонних конструкцій-15 ПАТ	Орільський об'єднаний елеватор ТОВ
Агрофірма Дністровська ТОВ	Запорізька електропромислова група ТОВ	Оріхівсільмаш ТОВ
Агрофірма Київська ТОВ	Запорізький залізорудний комбінат ПрАТ	Панда ТОВ (Цукровий завод)
Агрофірма Нива ТОВ	Західна теплоенергетична група ТОВ	Племзавод iм. Шмiдта ТОВ
Агрофірма Приазовська ТОВ	Золотоніська птахофабрика ПП	Полтавакондитер ПАТ
Азовгідромаш ТОВ	Золотоніський РЕМ	Полтавське ХПП ПрАТ
Азовенергомаш ВКП ТОВ	Іллічівський судноремонтний завод, ПАТ	Попелюхске ХПП ПрАТ
Арцизьке ХПП ПрАТ	Ільницький завод МЗУ ПАТ	Прогрес-АС КП
Баєр-Електро ТОВ	Казанківське ХПП ЗАТ	Птахокомплекс "Губін" Пан Курчак ТМ ТОВ
Балтське ХПП ПАТ	Карлівський машинобудівний завод ПАТ	П'ятихатський елеватор ТОВ
Бердянські насоси ТОВ	Київводоканал АК ПрАТ	Сандора ТОВ
Бехівський гранітний кар'єр ТОВ	Київський вентиляційний завод ТОВ	СВ Альтера ТОВ
Білопільський елеватор ТОВ	Київський метрополітен КП	Сварожичі ТОВ
Благодатненський птахопром ПП	Кіровоградський кар'єр ВАТ	Сватівська олія ТОВ
Броварський меблевий комбінат ПАТ	Ковельводоканал УВКГ	Светолюкс Миколаїв ПП
Великолепетиський елеватор ТОВ	Конотоп ВУВКГ КП	Севкабельелектро ТОВ
Веселівський завод сухого знежиреного молока ТДВ	Корделівський ОМКЗ ПрАТ	Соя Протеїн Продукт ТОВ
Вінницязерносервіс ТОВ	Котломонтажналадка-Інвест ПП	Старобабанський гранітний кар'єр ПАТ
Водоканал ВУВКГ МКП м. Херсона	Креатив ПрАТ	Сфера комфорту НВП ТОВ
Водопостачання КП м. Вознесенськ	Кривоозерський комбікормовий завод ТОВ	Східний ГЗК
Возко ПАТ	Куп'янський КХП ТОВ	Тернопільпромкомплект ВКФ ПП
Волинь-Зерно-Продукт ТОВ	Курязький завод силікатних виробів ТОВ	Тернопільський кар`єр ПАТ
Врадіївський ЖКП	Лебединський насіннєвий завод ПрАТ	Титан ПСП ТОВ
Гадяцький елеватор ВАТ	Ліна Компанія ТОВ	Ужгородський птахокомплекс №1 ТОВ
Галнафтогаз Концерн ПАТ	Луганськвода ТОВ	Українська елеваторна компанія ТОВ
Гефест ТОВ ТД	Луї Дрейфус Комодітіз Україна ЛТД ТОВ	Укргазвидобування АТ
Гідромаш ТОВ ВКФ	Львівтрансгаз "ПАТ "Укртрансгаз" філія УМГ"	Укрнасоспром ТОВ
Городищенський ХПП ТОВ НЗК	Магдалинівська птахоферма ТОВ	Уманське племпідприємство ПрАТ
Граніт ПРАТ ТНК	Мелітопольське КП "Водоканал"	Уманьводоканал КП
Гулянецький щебзавод ТОВ	Миколаївський КХП ВАТ	Фірма Ватра ЛТД ТОВ
ДК Електро-Захід ТОВ	Миколаївський портовий елеватор "Філія ПАТ "ДПЗКУ"	Харківський плитковий завод ПрАТ
Дніпропромліт ТОВ	Миколаївський річковий порт ДП	ХЕМЗ ТДВ
Дніпроремспецсервіс ТОВ ВКФ	Миколаївський тепловозоремонтний завод ТОВ	Хлібна база №77 ДП
Дубномолоко ПАТ	Миронівська птахофабрика ЗАТ	Хлібна база №88 ДП
Електрім-2000 ТОВ	НАЕК "Енергоатом" ДП	Хмельницький зернопродукт ТОВ
Електродвигуни ТОВ	Насосенергопром ПВП ТОВ	Хмельницьк-млин ТОВ
Електромотор ТОВ ВКФ	Нібулон ТОВ СП	Черкаський КХП ПрАТ
Електромотор-Сервіс ТОВ	Нікопольска зернова компанія ТОВ	Чернівецький хлібокомбінат ВАТ
Електротягові системи ТОВ	Нікопольський завод феросплавів ВАТ	Югов-Проект ІВП ТОВ
Енергоремкомплект ПП	Новакаховський комбінат хлібопродуктів ПрАТ	Югсвет ТОВ
Євромінерал ТОВ	Новоодеський елеватор ТОВ	Югцемент ПАТ

Додаткове обладнання

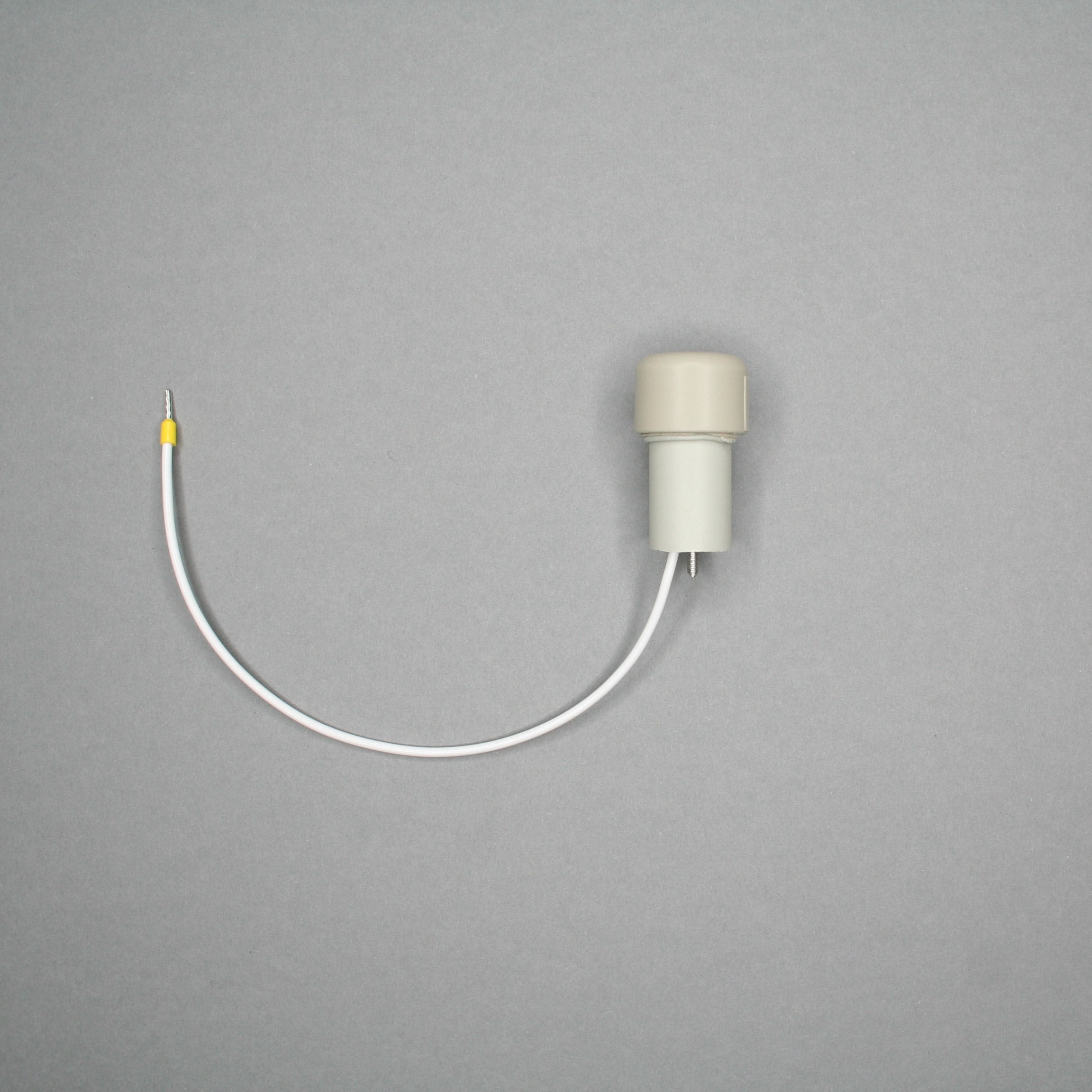

Датчик сухого ходу

Даний датчик кондуктометричного типу призначений для контролю наявності рідини і захисту занурювальних (заглибних) насосних агрегатів від роботи "в суху". Використовується для установки в свердловинах, резервуарах, де застосовуються заглибні насосні агрегати. Матеріал електрода - високоякісна нержавіюча сталь.

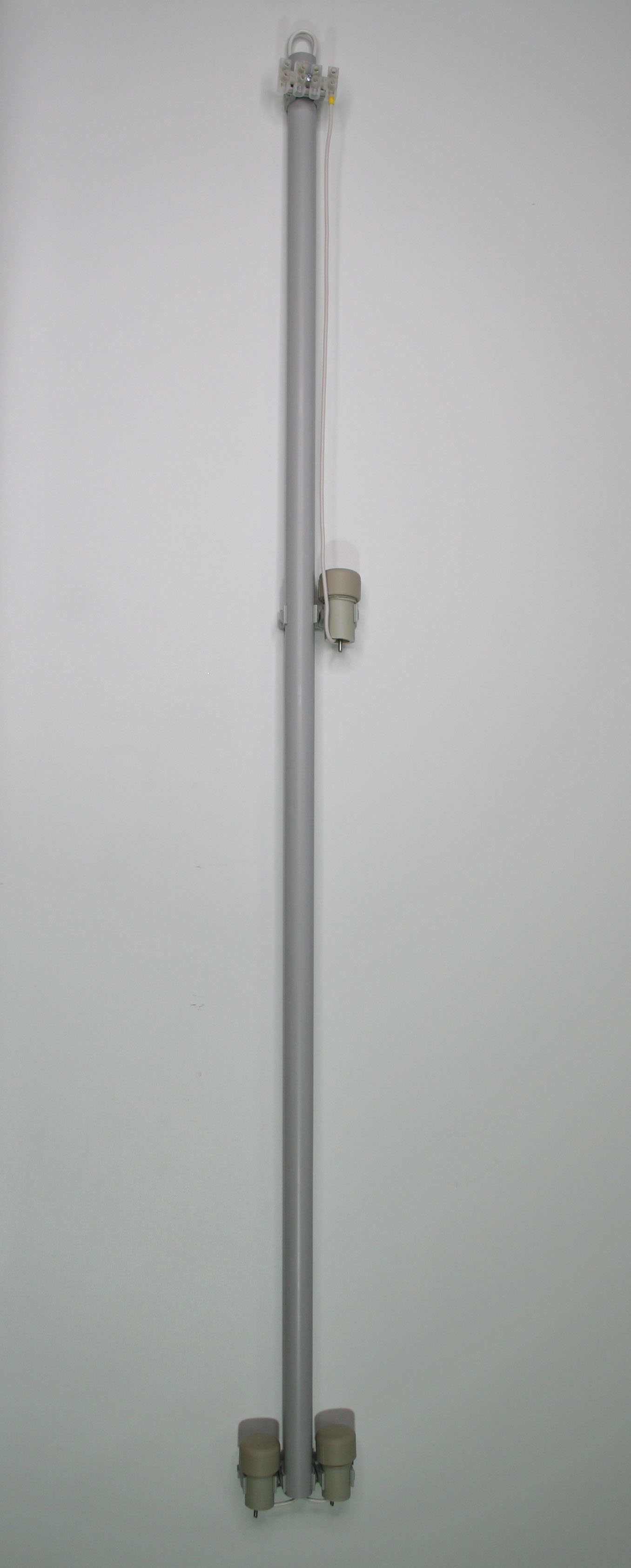

Датчик рівня кондуктометрического типу
