 СТАНЦІЯ АВТОМАТИЧНОГО УПРАВЛІННЯ НАСОСНИМ АГРЕГАТОМ

Каскад-К В101



Станція автоматичного управління КАСКАД-К В101 призначена для автоматичного і ручного управління насосним агрегатом, диспетчерського контролю його роботи, а також комплексного захисту електроприводу. Станція КАСКАД-К В101 виготовляється відповідно до ТУ У 33.2-30460473-002-2003. Виробництво станції сертифіковане за системою екологічного управління ISO 14001:2015.

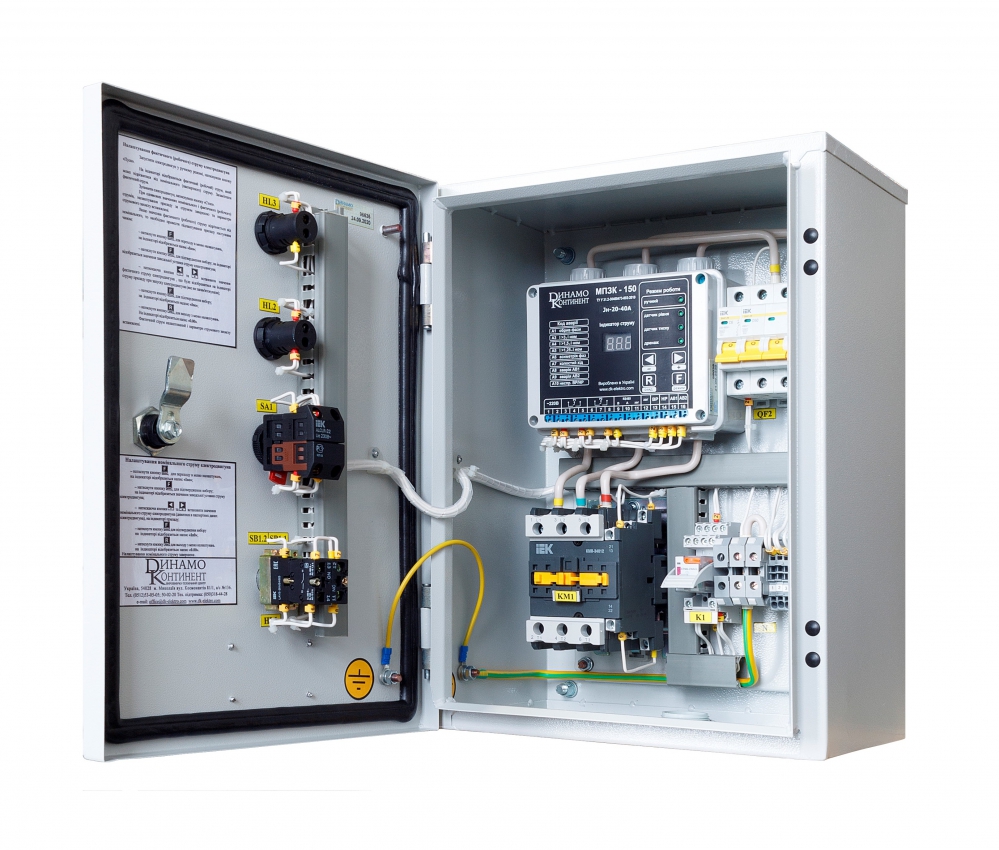

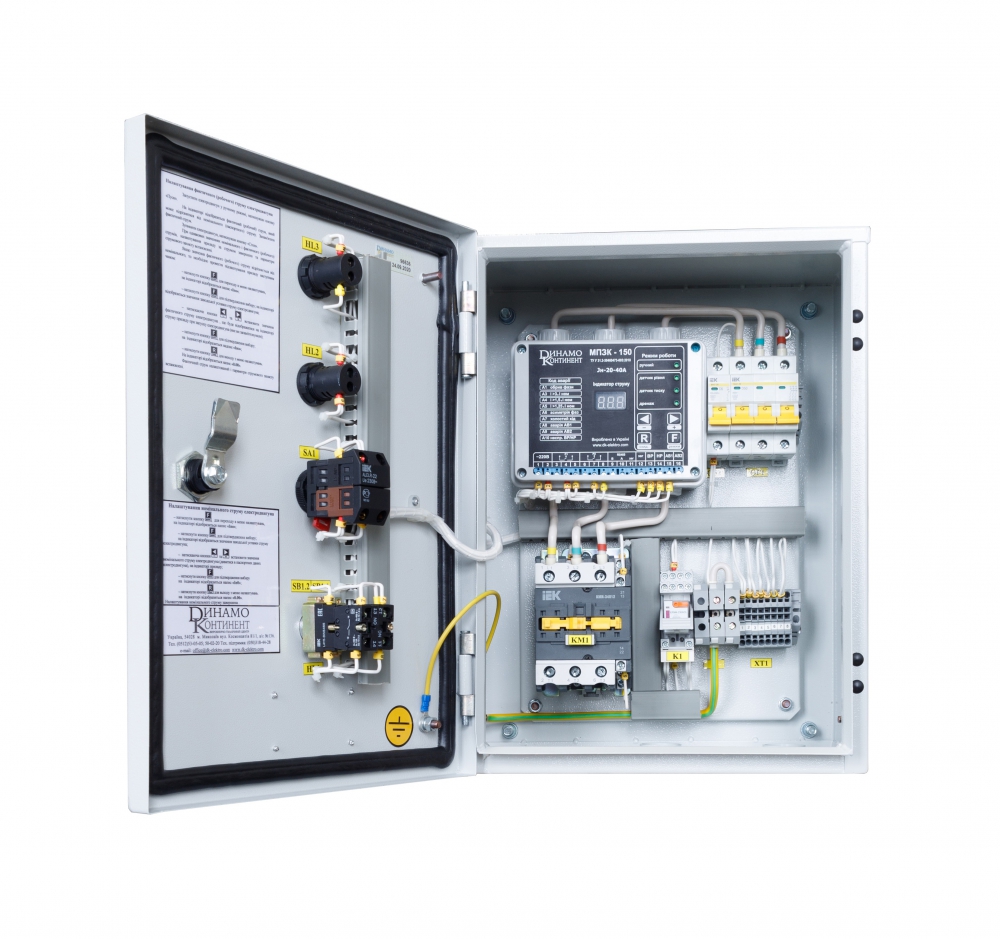

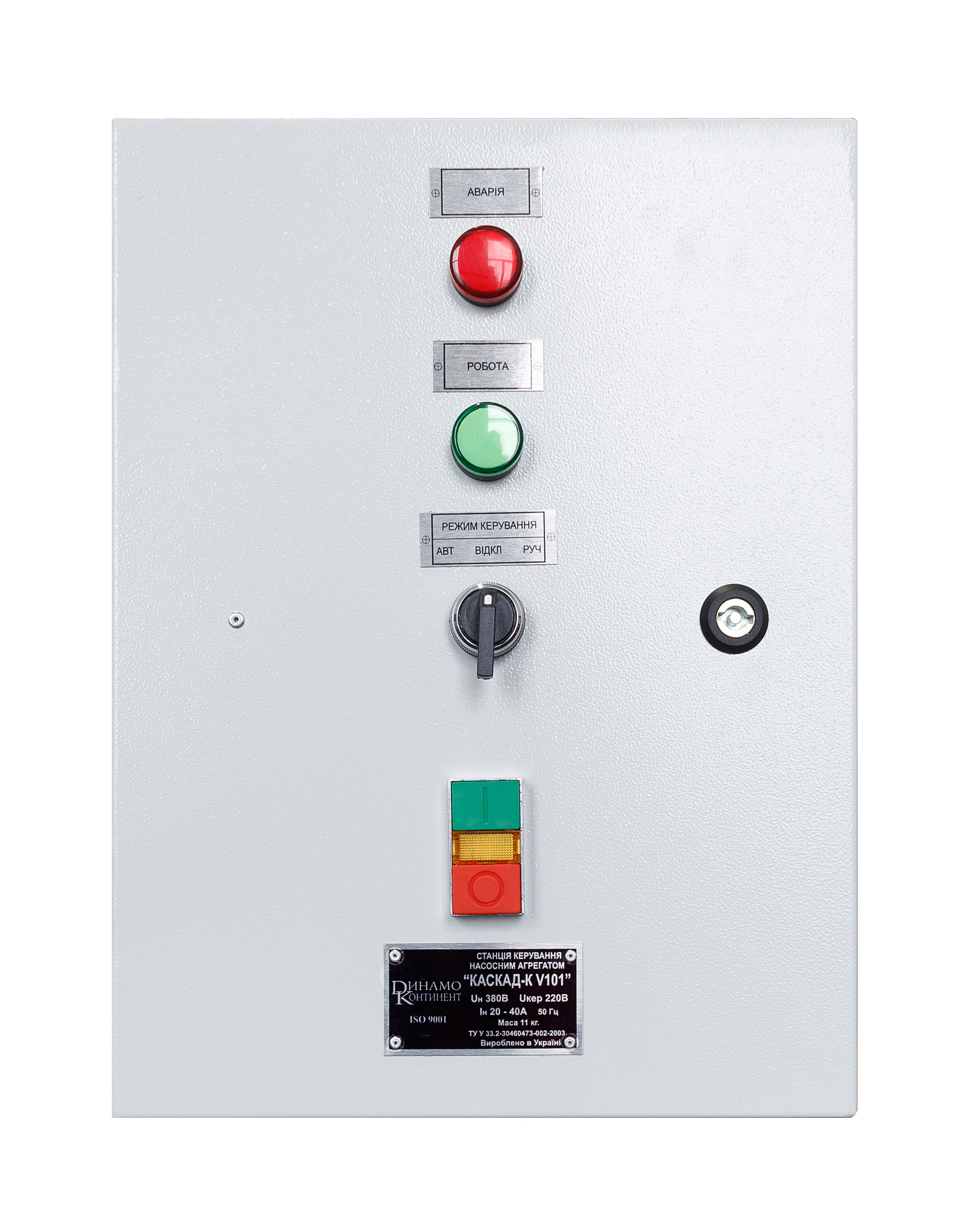

Станція КАСКАД-К В101 являє собою металевий ящик навісного виконання, всередині якого розміщені елементи комутації та мікропроцесорний прилад захисту і контролю (МПЗК-150). На дверці станції встановлені органи керування і сигнальна лампа.

Станція автоматичного керування Каскад-К В101 забезпечує наступні функції:

1. режим роботи водопідйом або дренаж;

2. автоматичне включення / відключення насосного агрегату за сигналами від датчиків рівня і датчику «сухого» ходу;

3. ручне (резервне) включення / відключення насосного агрегату кнопками «пуск/стоп»;

4. цифрову світлодіодну індикацію робочого струму електродвигуна;

5. контроль та індикацію аварійного стану;

6. захист електродвигуна від:

  • неприпустимих перенавантажень в момент пуску та в робочому режимі;
  • обриві однієї або двох фаз;
  • асиметрії робочого струму;
  • "холостого" ходу електродвигуна;
  • короткого замикання в електричному колі електродвигуна;
  • сухого ходу насосного агрегату;

7. дистанційний контроль робочого струму електродвигуна по кожній фазі, а також робочих та аварійних режимів через інтерфейс передачі даних RS-485 по протоколу ModBus RTU.

Технічні характеристики станції Каскад-К В101

Номінальна напруга живлення ~ 380В 50 Гц 3ф.

Номінальна потужність, кВт

2,2

 8,0   кВт   (5-20 А)

11,0

18,5  кВт   (20-40 А)

18,5

27,0  кВт   (40-60 А)

30,0

55,0  кВт   (60-120 А)

Цифрова світлодіодна індикація робочого струму електродвигуна.

«Сухий» контакт для виводу сигналу «Аварія».

Інтерфейс передачі даних – RS-485.

Протокол передачі даних – ModBus RTU.

Габаритні розміри ВхШхГ, мм

430х300х200



(2,2-8,0 кВт)

430х300х200



(11,0-18,5 кВт)

430х300х200



(18,5-27,0 кВт)

650х440х250



(30,0-55,0 кВт)

Робоче положення – вертикальне.

Ступінь захисту корпусу – IР54.

Нижнє підведення кабелів підключення.

Станція КАСКАД-К В101 виготовляється серійно згідно ТУ У 33.2-30460473-002-2003 та має позитивний висновок санітарно-епідеміологічної експертизи МОЗ України. Виробництво станції керування насосним агрегатом сертифіковане по системі екологічного управління ISO 14001:2015. Кліматичне виконання станції відповідає ДСТУ EN 60529:2014, вимоги з безпеки - ДСТУ EN 61439-1 і ПБЕЕС, а вимоги з пожежної безпеки - ДСТУ 2272-93.

Гарантійний термін експлуатації станції автоматичного керування КАСКАД-К В101 - 18 місяців.
